F37s Laufband - FAQ

Informationen zum F37s Laufband

Hier findest du Antworten auf deine Fragen, Quick Fixes und Reparaturanleitungen.

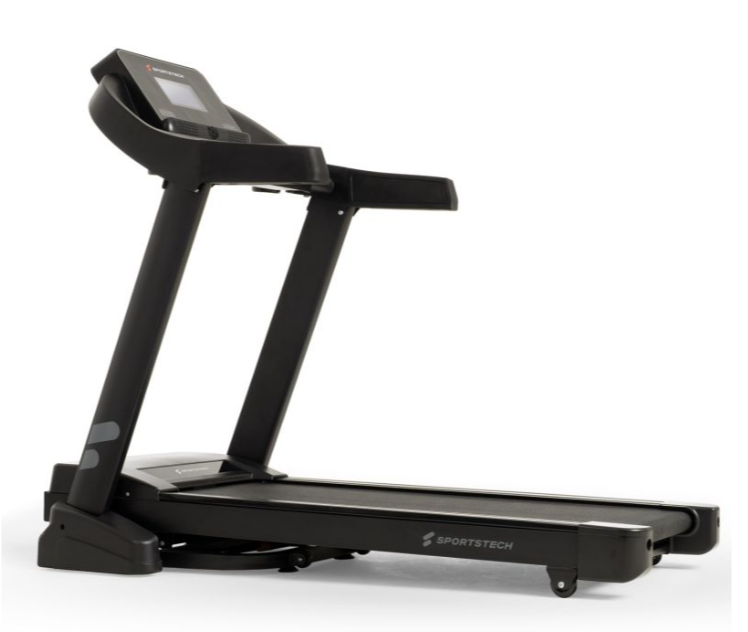

Produktfoto F37s


Aufbauvideo F37s




FAQ

Welches Öl sollte für die Schmierung der Laufmatte genutzt werden?

Verwende ausschließlich Silikonöl oder Spray für die Schmierung der Laufmatte. Weitere Hinweise findest du hier.

Werden Distanzen in Kilometern oder Meilen angegeben?

Die Distanzangabe auf dem Laufband erfolgt in Kilometern.

Wann muss ich die Laufmatte schmieren?

Bei häufiger Nutzung (3-5x die Woche): Alle 2-3 Wochen 2–3 Tropfen auftragen.
Bei weniger häufiger Nutzung (1-3x die Woche): Alle 6–8 Wochen schmieren.
Ein Video zur Wartung des F37s findest du hier.

Ist eine Verbindung zur SportstechLive App möglich?

Ja, das F37s Laufband ist mit der Sportstech Live App kompatibel.

Welche Vorteile bietet das Sportstech F37s gegenüber anderen Modellen?

Das F37s zeichnet sich durch seine Robustheit, vielfältigen Trainingsprogramme und App-Integration aus.

Wie laut ist das Sportstech F37s Laufband während des Betriebs?

Das Laufband ist für ein Heimtrainingsgerät relativ leise. Die Geräuschentwicklung bleibt auch bei höheren Geschwindigkeiten im akzeptablen Bereich.

Kann das Laufband bei niedrigen Temperaturen verwendet werden?

Das Sportstech F37s Laufband kann bei niedrigen Temperaturen Funktionsstörungen aufweisen. Idealerweise sollte es bei Raumtemperaturen über 18°C betrieben werden.

Was ist das maximale Benutzergewicht bei dem F37s Laufband??

Ja, das Sportstech F37s ist für Nutzer mit einem Gewicht von bis zu 150 kg ausgelegt.

Welche Maße hat das Gerät zusammengeklappt?

Das Gerät hat zusammengeklappt folgende Maße: 112 x 83,5 x 142 cm.

Wie viel Steigung in Prozent ist bei dem Laufband möglich?

Die maximale Steigung beträgt 10,5%.

Wie hoch ist der Abstand zwischen Fußboden und Lauffläche-Oberkante?

Der Abstand vom Fußboden zur Oberkante der Lauffläche beträgt 170 mm.

Wofür ist der Reset-Knopf gedacht?

Der Reset-Knopf ist dafür da, um im Falle einer ausgelösten Sicherung oder eines möglichen Kurzschlusses zu helfen. Wenn dies geschieht, wird der kleine Knopf automatisch ausgelöst und kann durch Drücken wieder in seine ursprüngliche Position gebracht werden.



Fehlerbehebung & Quick Fixes

ERR SAFE - Fehlermeldung.
Wenn der Bildschirm ERR SAFE oder drei Striche anzeigt, nachdem du dein Laufband eingeschaltet hast, bedeutet das, dass der Sicherheits-Clip nicht aufgelegt wurde. Das ist ein Sicherheitsmerkmal. Du musst den Sicherheitsmagneten an der Konsole befestigen, bevor dein Training beginnen kann.
ERR 01 - Fehlermeldung.
Wenn das F37s Laufband den Fehlercode ERR01 anzeigt, ist möglicherweise eines der Kommunikationskabel, die von der Platine zum Display führen, defekt oder hat einen Wackelkontakt.
LÖSUNG:
1. Gerät ausschalten und 2 Minuten abwarten.
2. Alle Kabelverbindungen und Steckverbindungen prüfen.
3. Gerät wieder anschalten.
Im Ernstfall ist das Kommunikationskabel oder die elektrische Steuerplatine defekt, beide Teile können ausgetauscht werden. Der Eingriff wird keinen Einfluss auf Ihre Gewährleistung haben und die benötigten Ersatzteile kannst du hier anfragen.
ERR 02 - Fehlermeldung.
Wenn das F37s Laufband den Fehlercode ERR02 anzeigt, liegt es daran, dass die Lauffläche hochgeklappt ist, was den Fehler auslöst. Klappe bitte die Lauffläche herunter, bevor du das Gerät einschaltest.
ERR 90 - Fehlermeldung.
Wenn das F37s Laufband den Fehlercode ERR90 anzeigt, ist möglicherweise eines der Kommunikationskabel, die von der Platine zum Display führen, defekt oder hat einen Wackelkontakt.
LÖSUNG:
1. Gerät ausschalten und 2 Minuten abwarten.
2. Alle Kabelverbindungen und Steckverbindungen prüfen.
3. Gerät wieder anschalten.
Im Ernstfall ist das Kommunikationskabel oder die elektrische Steuerplatine defekt, beide Teile können ausgetauscht werden. Der Eingriff wird keinen Einfluss auf Ihre Gewährleistung haben und die benötigen Ersatzteile kannst du hier anfragen.
Laufmatte schwankt beim Laufen auf dem F37s Laufband.
Folge dieser Anleitung, um dein F37s Laufband richtig zu spannen:
1. Wähle das passende Werkzeug - Je nach Modell benötigst du entweder einen Kreuzschlitzschraubendreher oder einen Innensechskantschlüssel. Normalerweise ist eines dieser Werkzeuge im Lieferumfang des Laufbands enthalten.

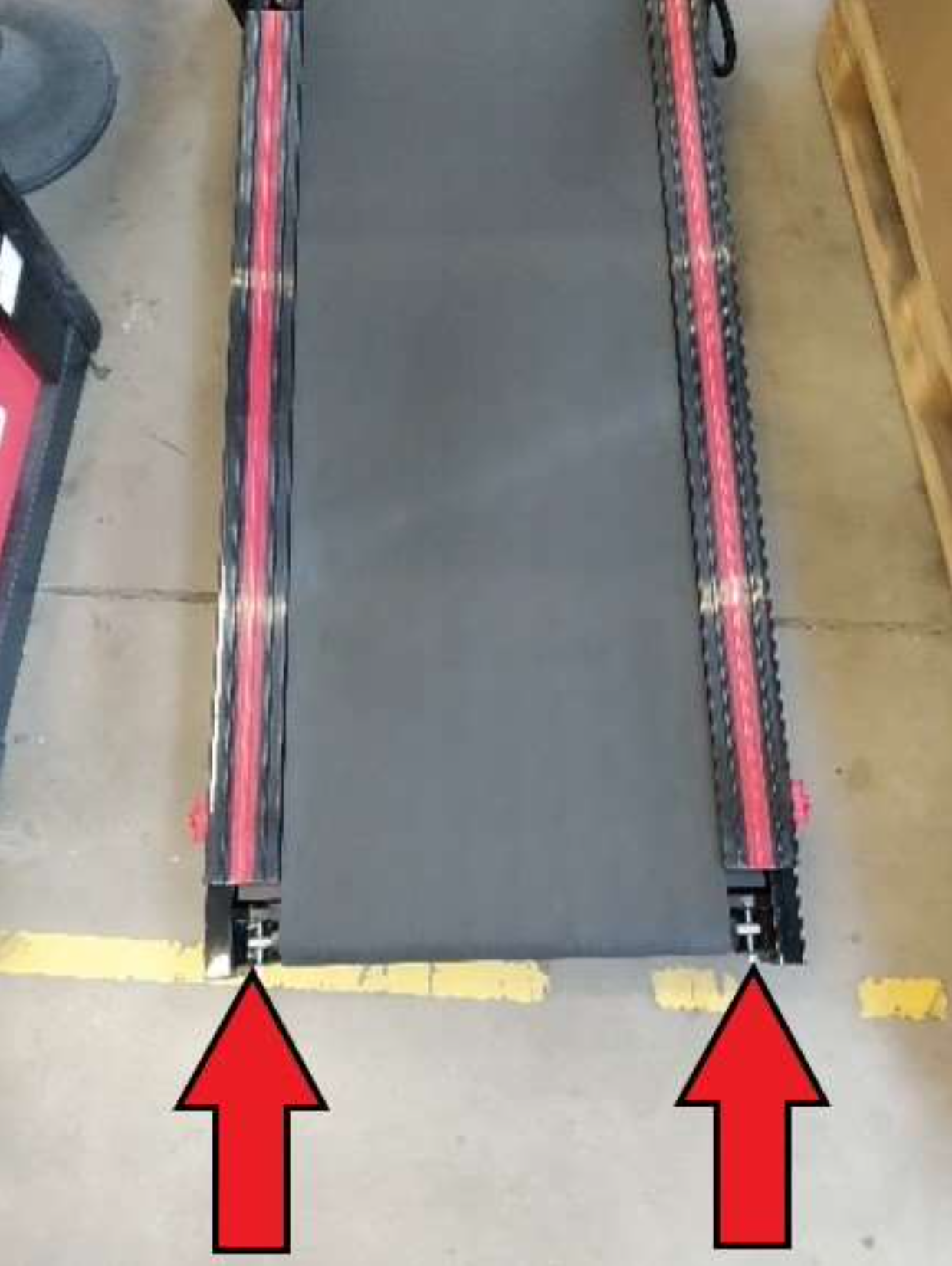

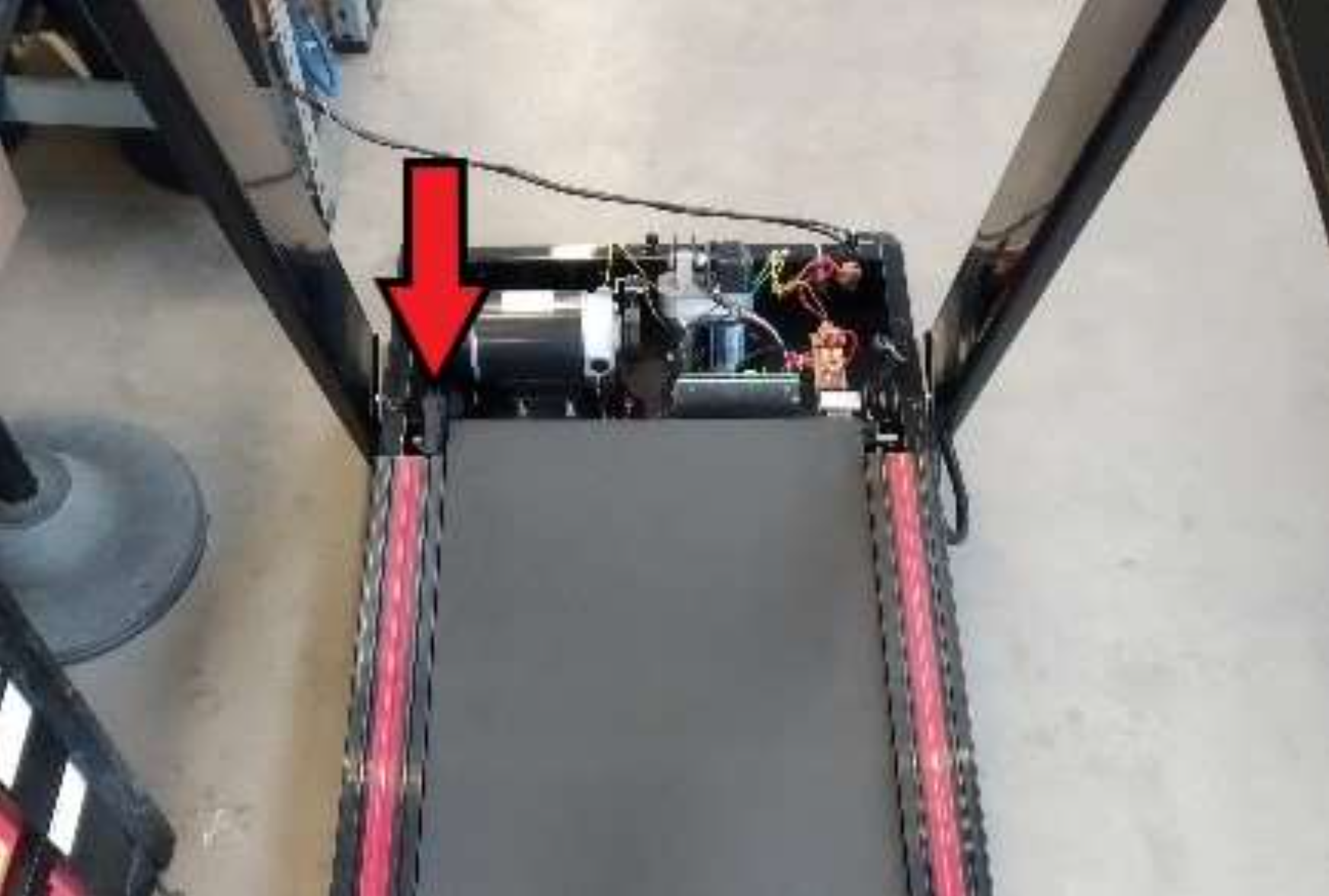

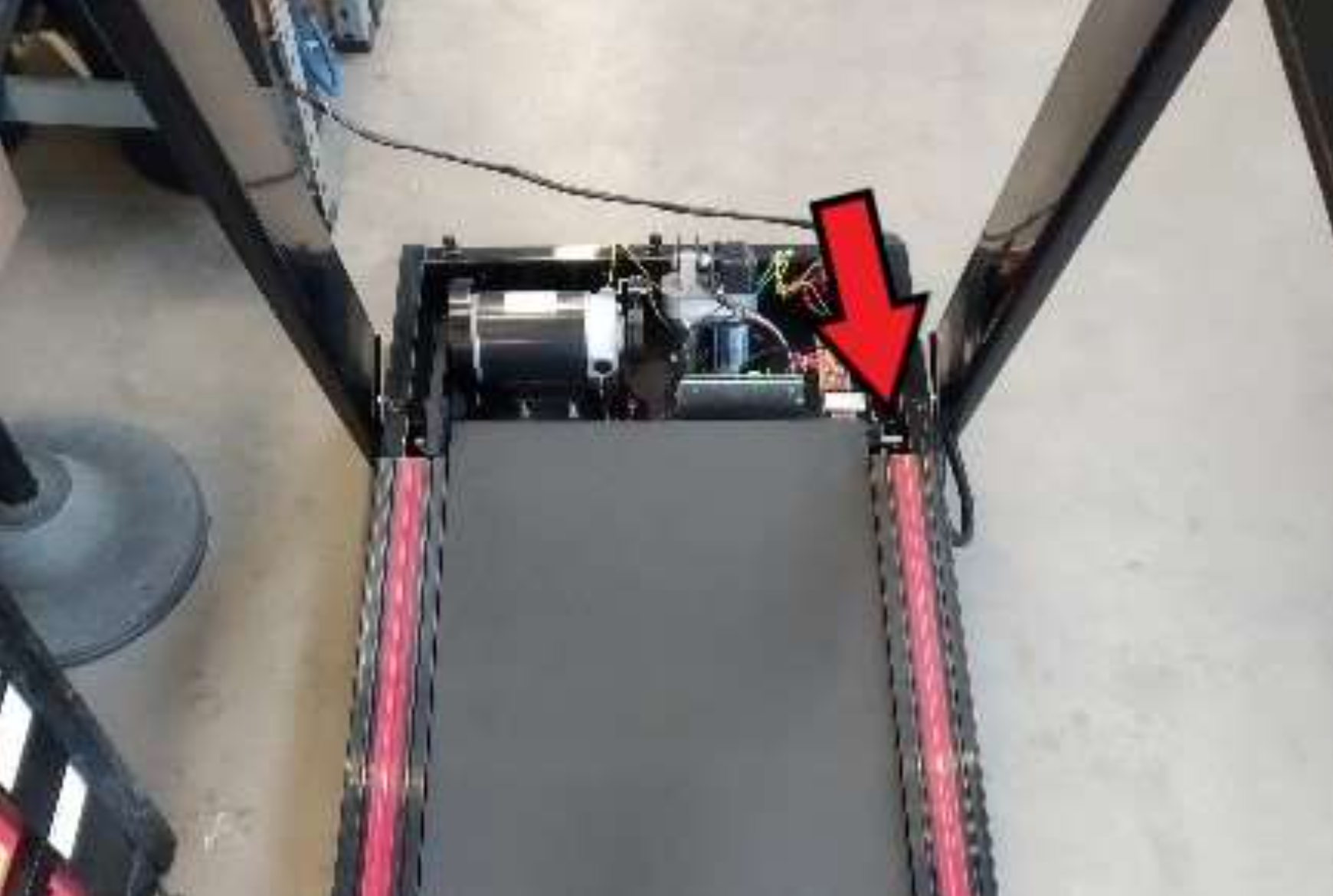

2. Stelle die Spannung ein - Wenn der Laufbandgurt rutscht, erhöhe die Spannung, indem du die rechte und linke Justierschraube um eine Vierteldrehung im Uhrzeigersinn drehst. Wenn der Gurt hingegen blockiert, verringere die Spannung, indem du beide Schrauben um eine Vierteldrehung gegen den Uhrzeigersinn drehst.
3. Überprüfe die Einstellung, stelle nun eine Geschwindigkeit von 1-2 km/h ein und gehe auf dem Laufband. Wenn der Gurt rutscht (der Motor dreht durch), erhöhe die Spannung. Wenn Gurt und Motor hingegen blockieren, verringere die Spannung. Achte auch darauf, dass der Gurt in der Mitte läuft. Wenn nicht, zentriere ihn richtig.

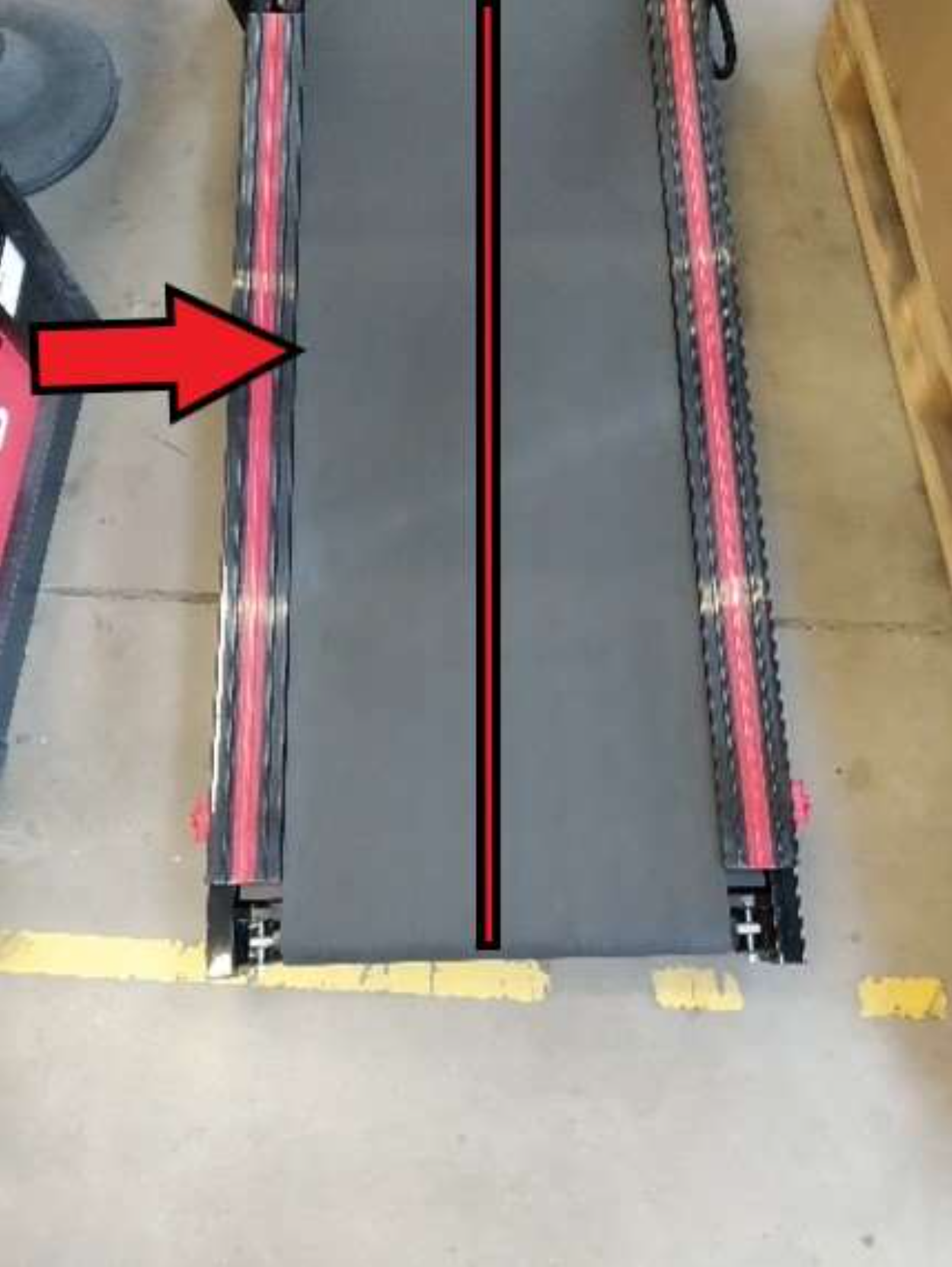

4. Falls der Laufgurt nicht mittig verläuft, muss die Spannung höher werden auf jener Seite, zu der er tendiert. (läuft nach rechts = rechts leicht nachspannen oder links leicht entspannen; läuft nach links = links leicht nachspannen oder rechts leicht entspannen) jeweils maximal eine Vierteldrehung nachspannen, dann mittigen Lauf erneut prüfen)
Wartung & Reinigung F37s Laufband.

Mindestens einmal im Jahr sollte die Motorabdeckung des Laufbands abgenommen und eventuell vorhandener Staub oder Schmutz mit einem Staubsauger entfernt werden, um das reibungslose Funktionieren des Motors sowie des Antriebssystems weiterhin zu gewährleisten.

Reinigung: Nach jeder Nutzung Schweiß vom Gerät mit einem leicht feuchten Lappen abwischen. Vermeiden Sie jegliche Feuchtigkeit oder Nässe an den elektrischen oder elektronischen Komponenten. Keine Scheuer- oder Lösungsmittel verwenden.

Wartung: Vor und nach jedem Training den Zustand des Geräts überprüfen. Sicherstellen, dass alle Befestigungsteile und Schutzabdeckungen fest angebracht sind; Schrauben und Muttern bei Bedarf nachziehen.
Vor jedem Training die korrekte Funktion des Sicherheitsclips überprüfen:
Auf die Seitenflächen des Laufbands stellen.
Laufband mit niedriger Geschwindigkeit starten.
Sicherheitsclip ziehen, um das Laufband sofort anzuhalten.
DasLaufband sollte nicht neu starten, wenn der Sicherheitsclip abgezogenist.

Schmieren: Der Laufgurt muss angemessen mit Silikon-Öl geschmiert sein, um die Funktion und Lebensdauer des Geräts zu gewährleisten. Das Schmiersystem befindet sich an der Unterseite des Geräts.
Schmier-und Prüfintervalle:
Nach den ersten 25 Betriebsstunden oder alle 2-3 Monate Silikon-Öl nachfüllen.
Regelmäßige Schmierüberprüfung durchführen.
Spätestens alle 50 Betriebsstunden oder alle 5-8 Monate Silikon-Öl nachfüllen.

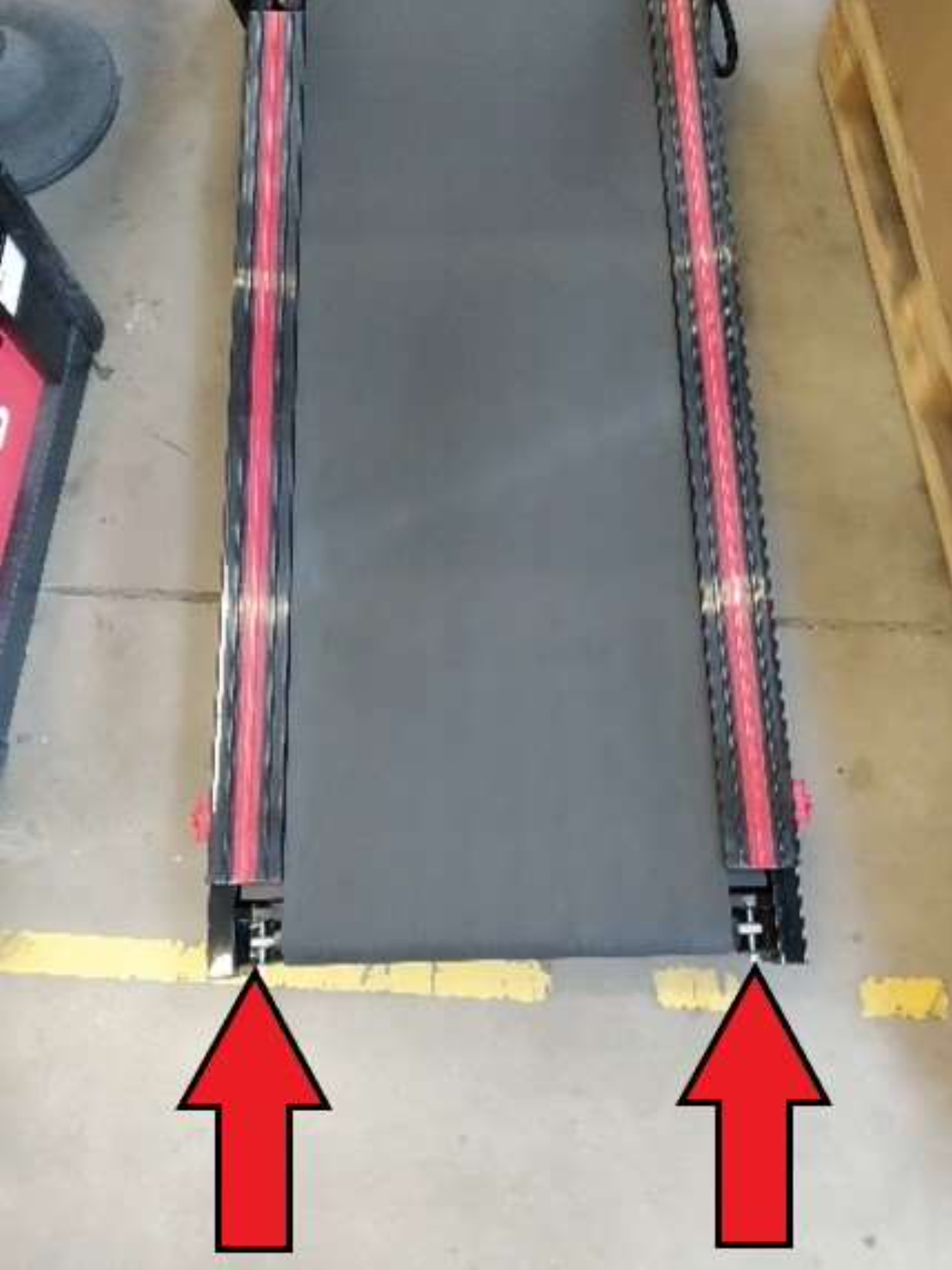

Wo fülle ich beim F37s Laufband das Schmieröl ein?
Der Öleinfüllstutzen ist nun unter dem Gerät angebracht, die beiden roten Röhrchen links und rechts.
Ein- und Ausschalttaste leuchtet beim F37s leuchtet.
Der Ein/Aus-Schalter ist nicht beleuchtet, um den Energieverbrauch zu minimieren, dies ist beabsichtigt.
Das F37s Laufband schaltet sich von selbst aus.
Das F37s schaltet sich nach ca. 20–24 Sekunden ab, das ist kein Fehler, sondern die Abschaltautomatik vom F37s. So lange wie niemand auf dem Laufband läuft, passiert das nach jedem Start.

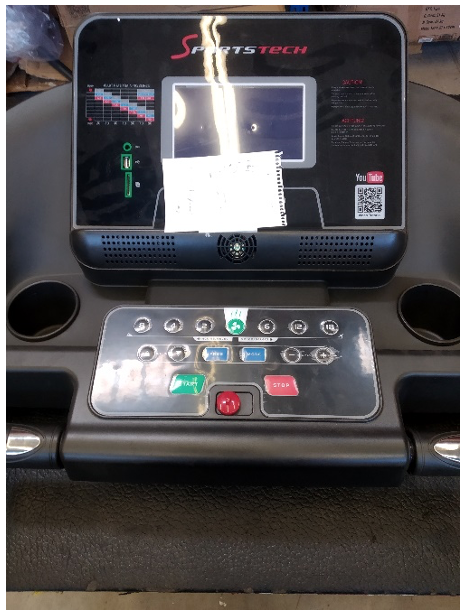

Nach dem Zusammenbau des Displays schaltet es sich nicht ein.

Lösung:

  1. Überprüfe, ob ein Pin in den Steckverbindungen verbogen ist. Dies ist häufig die Ursache dafür, dass das Display nicht angeht.
  2. Eine Steckverbindung findest du oben im Seitenarm und die andere unten am Seitenarm.
  3. Biege die verbogenen Pins vorsichtig wieder gerade. In den meisten Fällen sollte dies das Problem lösen.
Sobald ich mein Laufband einschalte, fliegt der FI-Schalter im Sicherungskasten raus. Woran liegt das?

Lösung:

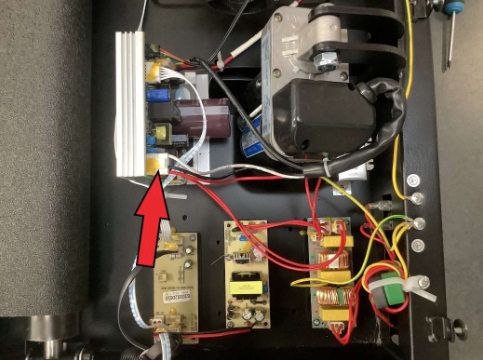

  1. Steigungsmotor Stecker von der Motorsteuerung ziehen und prüfen, ob das Laufband startet. Wenn dies der Fall ist, dann ist der Steigungsmotor defekt (Bitte bestelle das Ersatzteil: SP_F37s_47)

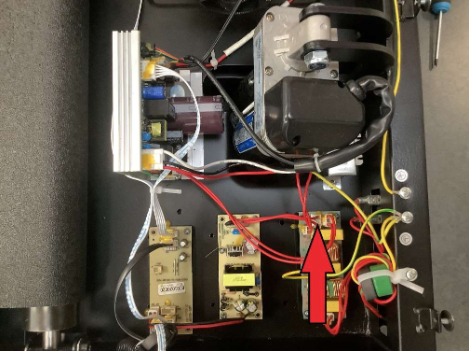

  2. Den Stecker von der LED Power Platine ziehen und prüfen, ob das Laufband startet. Ist dies der Fall, dann ist die LED Power Platine defekt (SP_F37s_40 und SP_F37s_41)
  3. Prüfe, ob sich der Motor mit der Hand drehen lässt: Wenn es sich nicht drehen lässt, dann ist der Motor defekt (Ersatzteil: SP_F37s_66). Wenn es sich drehen lässt, dann kann man das Motorkabel von der Motorsteuerung abschrauben und prüfen, ob das Laufband startet.

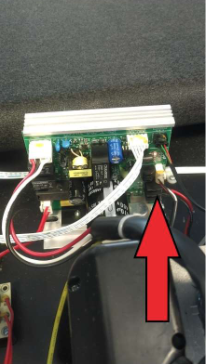

  4. Die Motorsteuerung ausbauen, diesen dann mit dem Stecker von der Filter Platine verbinden und prüfen, ob die Motorsteuerung startet. Diese ist an der roten LED erkennbar. Wenn dies funktioniert, ist der EMI-Filter defekt (Ersatzteil: SP_F37s_39) Wenn dies nicht funktioniert, dann ist die Motorsteuerung defekt (Ersatztei: SP_F37s_108)



Reparaturanleitungen

Motor Tauschen F37s Laufband

Anleitung zum Motor austauschen an einem F37s Laufband:

Benötigtes Werkzeug:
- Kreuzschraubendreher
- 2x Maulschlüssel 14 mm
- Ratschenkasten mit diversen Aufsätzen in verschiedenen Größen.

- Die benötigten Ersatzteile kannst du hier anfragen.

Vorbereitung:
- Stelle sicher, dass das Laufband auf einer ebenen Fläche steht und vom Strom getrennt ist.
- Wenn möglich, stelle das Laufband auf die maximale Steigung ein. Sobald diese erreicht ist, schalte die Stromzufuhr ab und warte ein paar Minuten, bis das System stromlos ist.
- Öffne die Motorabdeckung, löse dafür die 5 Schrauben, welche auf dem Foto markiert sind.

Bild1 F37s.jpg

Schritte zum Austausch des Motors:
1. Löse die vier Befestigungsschrauben der Motorhalterung.

Bild2 F37s.jpg
2. Löse die Stellschraube der Motorhalterung und entferne die vier Befestigungsschrauben.

Bild3 F37s.jpg
3. Löse die Kabel, die den Motor mit der PCB verbinden, mach davor ein Foto von den Verbindungen.

Bild4 F37s.jpg

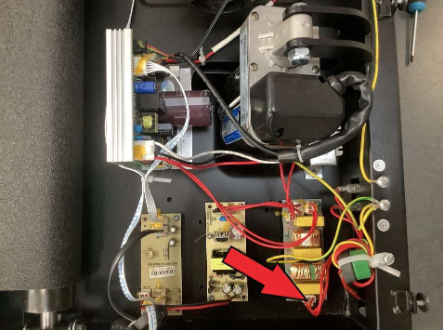

4. Schraube das Erdungskabel des Motors ab.

Bild5 F37s.jpg
5. Ersetze den alten Motor durch den neuen.
6. Verbinde die Kabel des neuen Motors mit der PCB und dem Rahmen.
7. Setze die vier Befestigungsschrauben an, ziehe sie aber noch nicht fest.
8. Lege den Riemen auf, achte darauf, dass der Riemen mittig auf der Motorwelle und der Umlenkrolle liegt.
9. Drehe die Stellschraube ein und spanne so den Riemen, bis er sich noch von Hand um ca. 90° drehen lässt.
10. Ziehe nun die vier Stellschrauben fest.
11. Setze die Motorabdeckung auf und schraube sie fest.

Achtung:
- Wenn das Laufband an den Strom angeschlossen ist, wird es durch den Neigungsmotor von selbst auf die niedrigste Stufe zurückgestellt.

F37s Steuerplatine ersetzen (PCB)

Anleitung zum Tausch der Steuerplatine des F37s Laufbands (PCB)

Vorbereitung:

  1. Wie komme ich an die benötigten Ersatzteile? – Sportstech Brands Holding GmbH - DE
  2. Stelle sicher, dass das Laufband auf einer ebenen Fläche steht und vom Strom getrennt ist.
  3. Öffne die Motorabdeckung, löse dafür die 5 Schrauben, welche auf dem Foto markiert sind.

    Bild1 F37s.jpg

Schritte zum Austausch der Steuerplatine (PCB):



  1. Bevor du alle Steckverbindungen vom PCB löst, mache ein Foto vom PCB, damit du beim Einbau alle Stecker wieder an der richtigen Stelle hast.

    Bild6 F37s.jpg

  2. Löse alle Steckverbindungen von dem PCB.
  3. Löse die Befestigungsschrauben vom PCB (Steuereinheit), insgesamt 2 Kreuzschrauben.

    Bild7 F37s.jpg

  4. Entferne das PCB und ersetze es durch das Ersatzteil.
  5. Schließe alle Kabelverbindungen an und setze die 2 Halteschrauben an und schraube sie fest.
  6. Setze die Motorabdeckung wieder auf und schraube sie fest.
  7. Schließe das Gerät an den Strom an und prüfe auf Funktion.

Laufbrett ersetzen F37s Laufband

Anleitung zum Ersetzen des Laufbretts des F37s Laufbands

Vorbereitung:

  1. Wie komme ich an die benötigten Ersatzteile? – Sportstech Brands Holding GmbH - DE
  2. Stelle sicher, dass das Laufband auf einer ebenen Fläche steht und vom Strom getrennt ist.
  3. Entferne die Motorabdeckung, löse dafür die 5 Schrauben, welche auf dem Foto markiert sind.

    Bild1 F37s.jpg

Schritte zum Austausch des Laufbretts:

  1. Entferne die beiden hinteren Abdeckungen, indem du die Lauffläche hochklappst.

    Bild8 F37s.jpg

  2. Entferne die Trittleisten, die nach hinten herausziehbar sind.

  3. Die Befestigungsschrauben sind jetzt sichtbar; löse alle Schrauben.

  4. Ziehe das defekte Brett zur Seite heraus.

  5. Baue das neue Brett in umgekehrter Reihenfolge ein.


F37s Display ersetzen

Schritte:

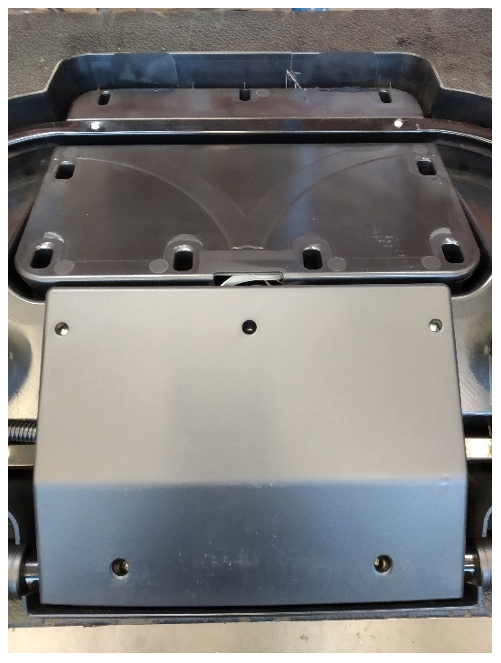

      • Rückansicht der Konsole: demontiere die untere Plastikverkleidung demontieren (bitte löse die fünf sichtbaren Schrauben)
        1_Display ersetzen_F37_F31.png

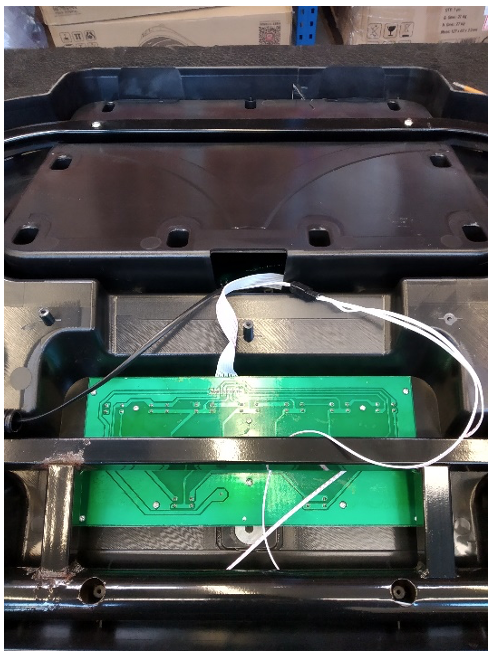

      • Löse die Schrauben der oberen Abdeckung (Vorsicht! das Display fällt nach vorne heraus!)
        2_Display ersetzen_F37_F31.png

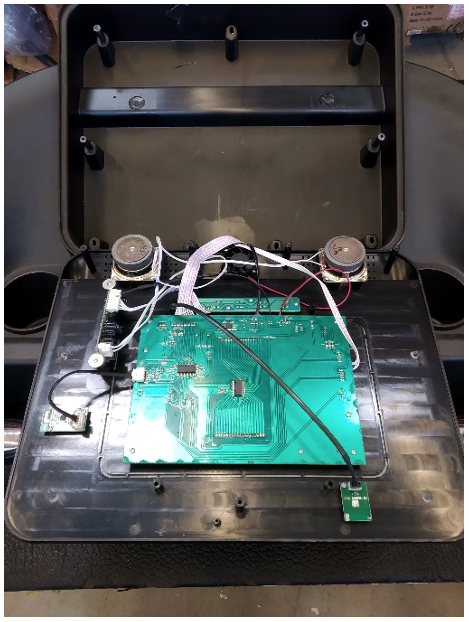

      • Drehe die Konsole mit dem losen Display um.
        3_Display ersetzen_F37_F31.png

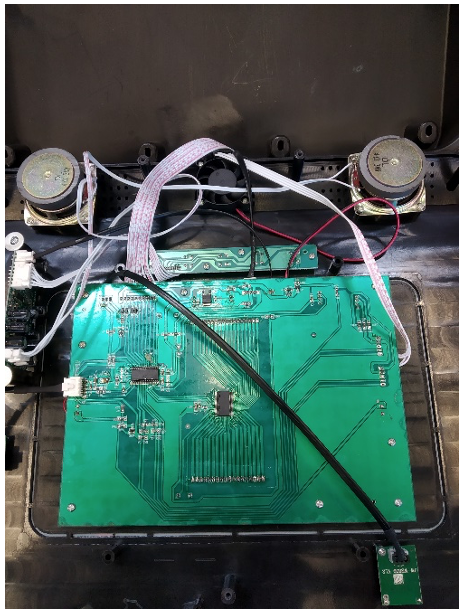

      • Kippe das Display heraus und mach ein Foto von der Kabelbelegung. Damit du sie dir nicht merken musst.4_Display ersetzen_F37_F31.png
      • Löse die kleinen Schrauben auf der Display Platine und entferne die Displayplatine vorsichtig.
        5_Display ersetzen_F37_F31.png

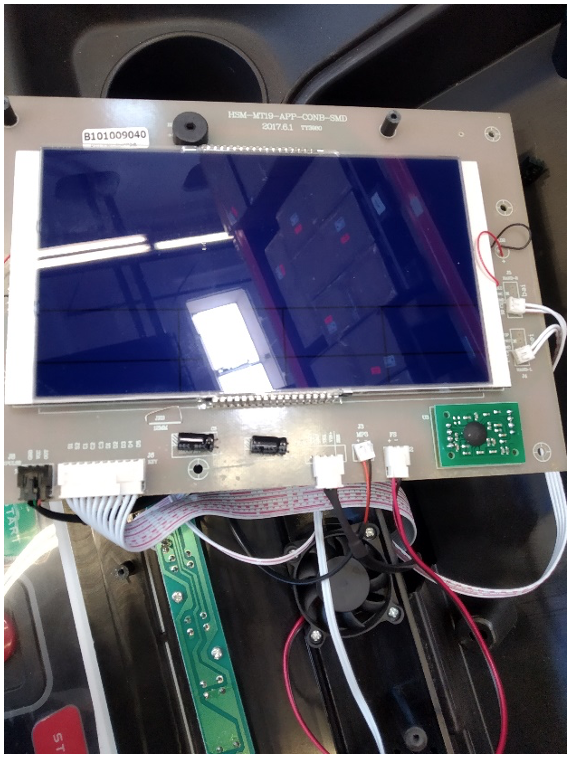

      • Mach erneut ein Foto von der Kabelbelegung und übertrage alle Kabel auf das neue Display. Im Anschluss kannst du mit dem Wiedereinbau beginnen.
        6_Display ersetzen_F37_F31.png
      • Hier geht's zum Video:




Ersatzteilliste F37s

In der Ersatzteilliste findest du alle verbauten Einzelteile vom Aufbau bis hin zum Gebrauch.



Manual F37s

Im Handbuch findest du sämtliche wichtigen Hinweise.
