F75 Laufband - FAQ

Informationen zum F75 Laufband

Hier findest du Antworten auf deine Fragen, Quick Fixes und Reparaturanleitungen.



Aufbauvideo F75



Fehlerbehebung & Quick Fixes

Wie lautet das Passwort für die Werkseinstellungen?
Wir können dieses Passwort nicht vergeben. Bei Eingabe dieses Passwortes wird das gesamte Betriebssystem des Sportgerätes neu gestartet (gelöscht) und das Gerät muss mit einem neuen Betriebssystem ausgestattet werden. Das Passwort wird nur für die Werkseinstellungen verwendet, die nur für den Hersteller zugänglich sind.
Wie schmiere ich mein F75 Laufband?
Hebe die Laufmatte leicht an und trage dann etwas Öl auf das Laufbrett in der Mitte von vorne nach hinten auf. Verwende das Öl sparsam, da es sonst unter das Laufband tropfen kann.
Laufmatte schwankt beim Laufen
Folge dieser Anleitung, um dein Laufband richtig zu spannen:
1. Wähle das passende Werkzeug - Je nach Modell benötigst du entweder einen Kreuzschlitzschraubendreher oder einen Innensechskantschlüssel. Normalerweise ist eines dieser Werkzeuge im Lieferumfang des Laufbands enthalten.
2. Stelle die Spannung ein - Wenn der Laufbandgurt rutscht, erhöhe die Spannung, indem du die rechte und linke Justierschraube um eine Vierteldrehung im Uhrzeigersinn drehst. Wenn der Gurt hingegen blockiert, verringere die Spannung, indem du beide Schrauben um eine Vierteldrehung gegen den Uhrzeigersinn drehst.
3. Überprüfe die Einstellung, stelle nun eine Geschwindigkeit von 1-2 km/h ein und gehe auf dem Laufband. Wenn der Gurt rutscht (der Motor dreht durch), erhöhe die Spannung. Wenn Gurt und Motor hingegen blockieren, verringere die Spannung. Achte auch darauf, dass der Gurt in der Mitte läuft. Wenn nicht, zentriere ihn richtig.
4. Falls der Laufgurt nicht mittig verläuft, muss die Spannung höher werden auf jener Seite, zu der er tendiert. (läuft nach rechts = rechts leicht nachspannen oder links leicht entspannen; läuft nach links = links leicht nachspannen oder rechts leicht entspannen) jeweils maximal eine Vierteldrehung nachspannen, dann mittigen Lauf erneut prüfen)
Nachdem Zusammenbau des Displays geht dieses nicht an.

Lösung:

  1. Überprüfe, ob ein Pin in den Steckverbindungen verbogen ist. Dies ist häufig die Ursache dafür, dass das Display nicht angeht.
  2. Eine Steckverbindung findest du oben im Seitenarm und die andere unten am Seitenarm.
  3. Biege die verbogenen Pins vorsichtig wieder gerade. In den meisten Fällen sollte dies das Problem lösen.
Wartung & Reinigung
Mindestens einmal im Jahr sollte die Motorabdeckung des Laufbands abgenommen und eventuell vorhandener Staub oder Schmutz mit einem Staubsauger entfernt werden, um das reibungslose Funktionieren des Motors sowie des Antriebssystems weiterhin zu gewährleisten.

Reinigung: Nach jeder Nutzung Schweiß vom Gerät mit einem leicht feuchten Lappen abwischen. Vermeiden Sie jegliche Feuchtigkeit oder Nässe an den elektrischen oder elektronischen Komponenten. Keine Scheuer- oder Lösungsmittel verwenden.
Wartung: Vor und nach jedem Training den Zustand des Geräts überprüfen. Sicherstellen, dass alle Befestigungsteile und Schutzabdeckungen fest angebracht sind; Schrauben und Muttern bei Bedarf nachziehen. Vor jedem Training die korrekte Funktion des Sicherheitsclips überprüfen: Auf die Seitenflächen des Laufbands stellen. Laufband mit niedriger Geschwindigkeit starten. Sicherheitsclip ziehen, um das Laufband sofort anzuhalten. Das Laufband sollte nicht neu starten, wenn der Sicherheitsclip abgezogen ist.
Schmieren: Der Laufgurt muss angemessen mit Silikon-Öl geschmiert sein, um die Funktion und Lebensdauer des Geräts zu gewährleisten. Das Schmiersystem befindet sich an der Unterseite des Geräts. Schmier- und Prüfintervalle: Nach den ersten 25 Betriebsstunden oder alle 2-3 Monate Silikon-Öl nachfüllen. Regelmäßige Schmierüberprüfung durchführen. Spätestens alle 50 Betriebsstunden oder alle 5-8 Monate Silikon-Öl nachfüllen. Schmierung prüfen: Netzstecker des Geräts ziehen. Laufgurt auf einer Seite anheben. Mit dem Finger über die Oberseite des Laufdecks unter dem Laufgurt fahren: Wenn das Laufdeck leicht ölig ist, ist die Schmierung ausreichend. Wenn das Laufdeck trocken ist, Silikon-Öl nachfüllen.





Reparaturanleitungen

Motor Tauschen F75 Laufband

Anleitung zum Motor austauschen an einem F75 Laufband:

Benötigtes Werkzeug:
- Kreuzschraubendreher
- 2x Maulschlüssel 14 mm
- Ratschenkasten mit diversen Aufsätzen in verschiedenen Größen.

Vorbereitung:
- Stelle sicher, dass das Laufband auf einer ebenen Fläche steht und vom Strom getrennt ist.
- Wenn möglich, stelle das Laufband auf die maximale Steigung ein. Sobald diese erreicht ist, schalte die Stromzufuhr ab und warte ein paar Minuten, bis das System stromlos ist.

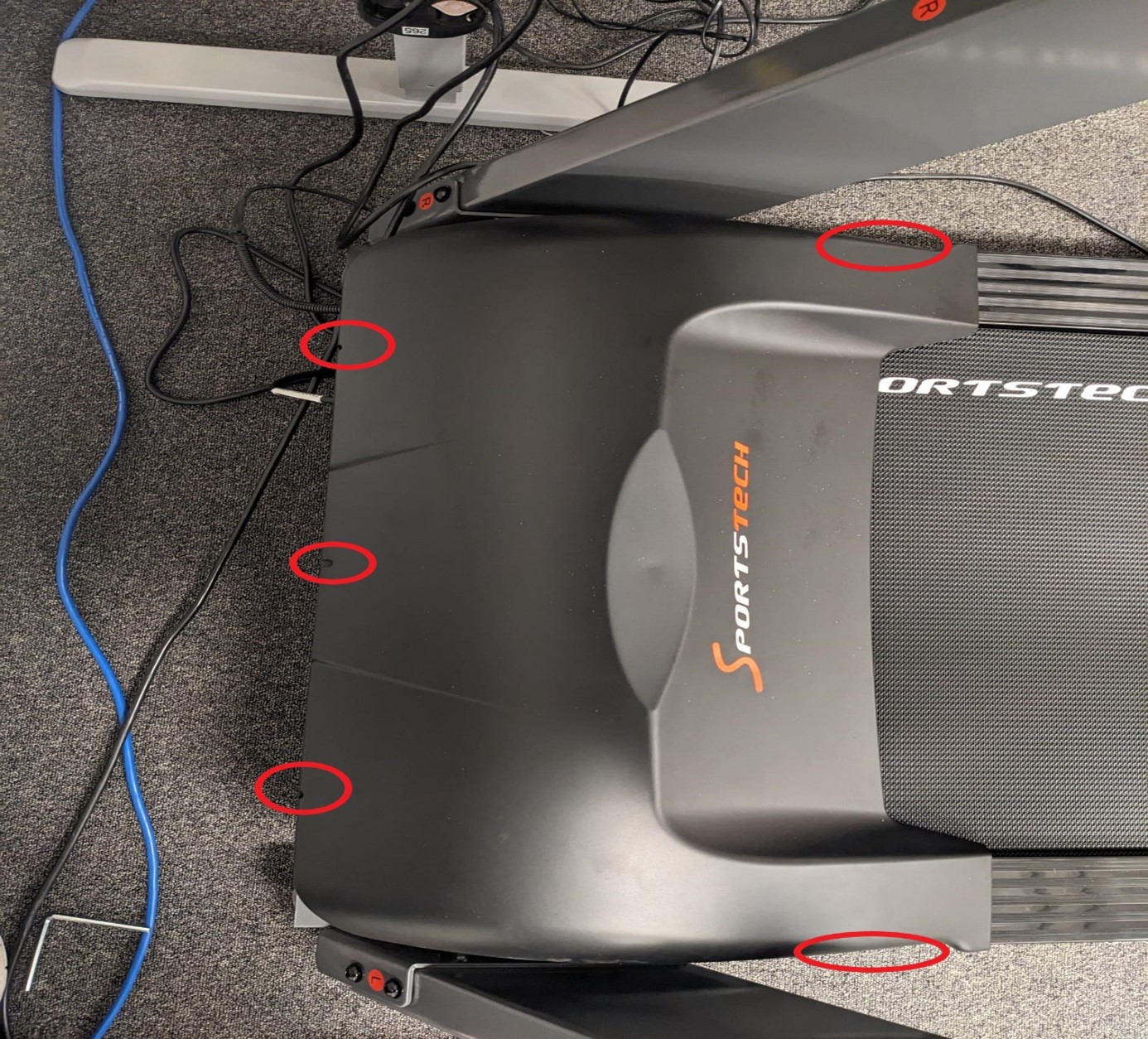

- Öffne die Motorabdeckung, löse dafür die 5 Schrauben, welche auf dem Foto markiert sind.

Bild1 F75.jpg

Schritte zum Austausch des Motors:
1. Löse die vier Befestigungsschrauben der Motorhalterung.

Bild2 F75.jpg
2. Löse die Stellschraube der Motorhalterung und entferne die vier Befestigungsschrauben.
3. Löse die Kabel, die den Motor mit der PCB verbinden, mach davor ein Foto von den Verbindungen.

Bild4 F75.jpg
4. Ersetze den alten Motor durch den neuen.
5. Verbinde die Kabel des neuen Motors mit der PCB und dem Rahmen.
6. Setze die vier Befestigungsschrauben an, ziehe sie aber noch nicht fest.
7. Lege den Riemen auf, achte darauf, dass der Riemen mittig auf der Motorwelle und der Umlenkrolle liegt.
8. Drehe die Stellschraube ein und spanne so den Riemen, bis er sich noch von Hand um ca. 90° drehen lässt.
9. Ziehe nun die vier Stellschrauben fest.
10. Setze die Motorabdeckung auf und schraube sie fest.

Achtung:
- Wenn das Laufband an den Strom angeschlossen ist, wird es durch den Neigungsmotor von selbst auf die niedrigste Stufe zurückgestellt.

Steuerplatine ersetzen (PCB)

Anleitung zum Tausch der Steuerplatine des F75 Laufbands (PCB)

Vorbereitung:

  1. Stelle sicher, dass das Laufband auf einer ebenen Fläche steht und vom Strom getrennt ist.
  2. Öffne die Motorabdeckung, löse dafür die 5 Schrauben, welche auf dem Foto markiert sind.

    Bild1 F75.jpg

Schritte zum Austausch der Steuerplatine (PCB):

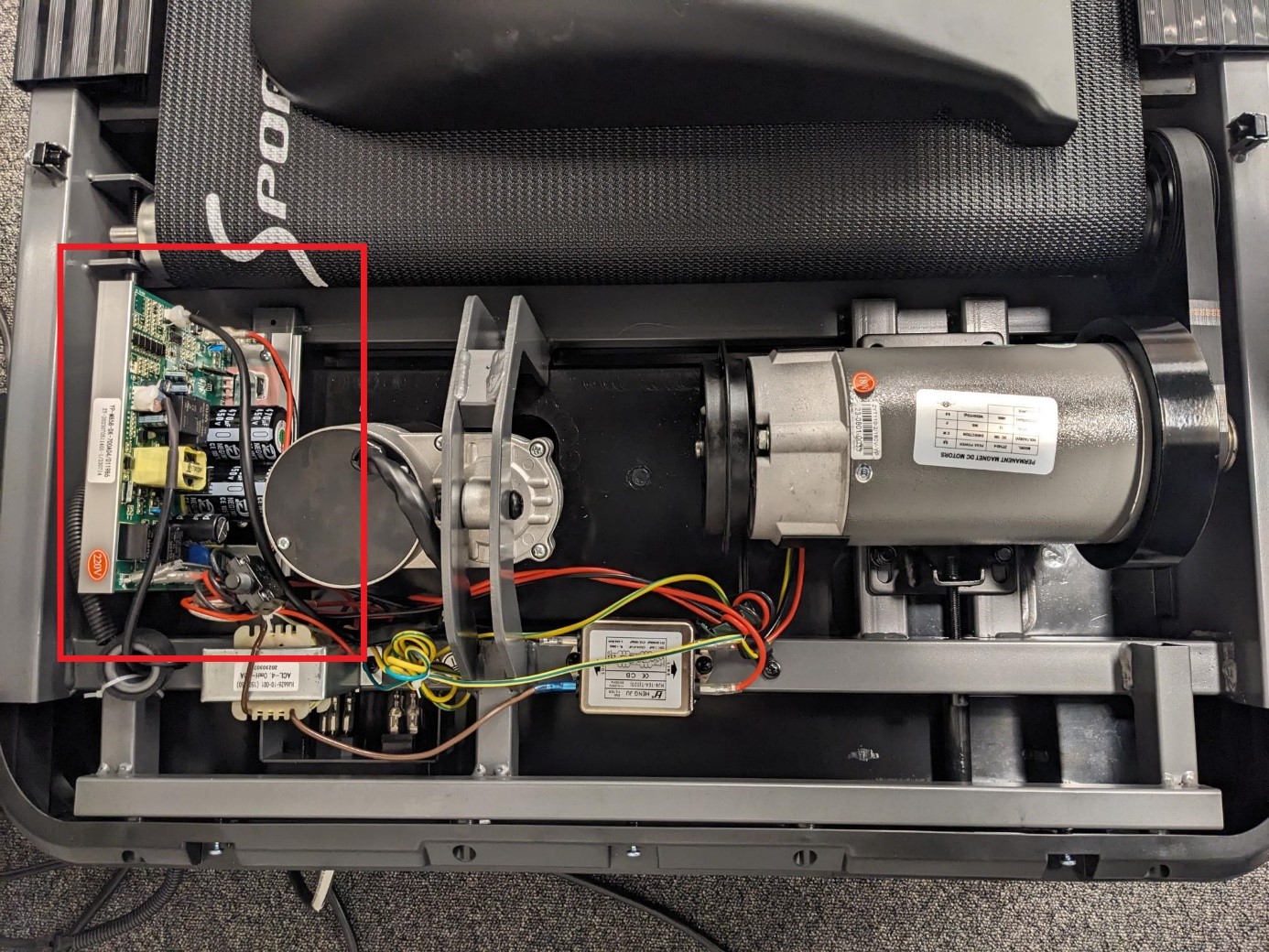

  1. Bevor du alle Steckverbindungen vom PCB löst, mache ein Foto vom PCB, damit du beim Einbau alle Stecker wieder an der richtigen Stelle hast.

    Bild5 F75.jpg
  2. Löse alle Steckverbindungen von dem PCB.
  3. Löse die Befestigungsschrauben vom PCB (Steuereinheit), insgesamt 2 Kreuzschrauben.
    Bild6 F75.jpg

  4. Entferne das PCB und ersetze es durch das Ersatzteil.
  5. Schließe alle Kabelverbindungen an und setze die 2 Halteschrauben an und schraube sie fest.
  6. Setze die Motorabdeckung wieder auf und schraube sie fest.
  7. Schließe das Gerät an den Strom an und prüfe auf Funktion.

Laufbrett ersetzen F75 Laufband

Anleitung zum Ersetzen des Laufbretts des F75 Laufbands

Vorbereitung:

  1. Stelle sicher, dass das Laufband auf einer ebenen Fläche steht und vom Strom getrennt ist.
  2. Entferne die Motorabdeckung, löse dafür die 5 Schrauben, welche auf dem Foto markiert sind.

    Bild1 F75.jpg

Schritte zum Austausch des Laufbretts:

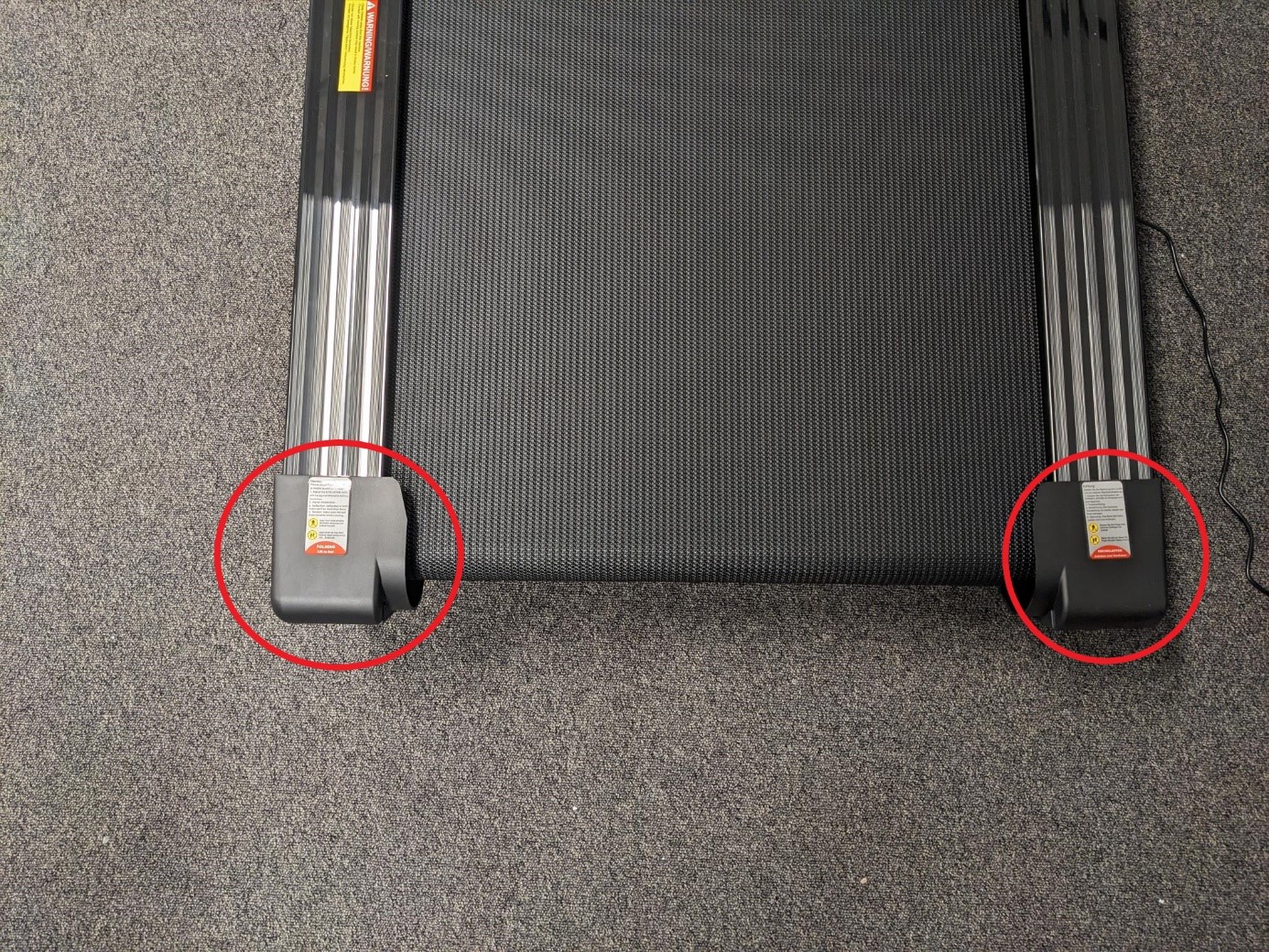

  1. Entferne die beiden hinteren Abdeckungen, indem du die Lauffläche hochklappst.

    Bild7 F75.jpg

  2. Entferne die Trittleisten, die nach hinten herausziehbar sind.

  3. Die Befestigungsschrauben sind jetzt sichtbar; löse alle Schrauben.

  4. Ziehe das defekte Brett zur Seite heraus.

  5. Baue das neue Brett in umgekehrter Reihenfolge ein.






Ersatzteilliste F75

In der Ersatzteilliste findest du alle verbauten Einzelteile vom Aufbau bis hin zum Gebrauch.



Manual F75 Laufband

Im Handbuch findest du sämtliche wichtigen Hinweise.
