ESX600 Ergometer FAQ

Aufbauvideo



Fehlerbehebung & Quick Fixes

Display zeigt keine Werte wie Geschwindigkeit, Distanz und Kalorien an.

Reparaturanleitung für den Sensortausch

Das Video mit der Reparaturanleitung findest du am Ende des Beitrags, nach der Schritt-für-Schritt-Anleitung.


Sicherheitshinweis

Schalte das Gerät mindestens für eine Minute von der Stromzufuhr ab, bevor du mit der Wartung beginnst.

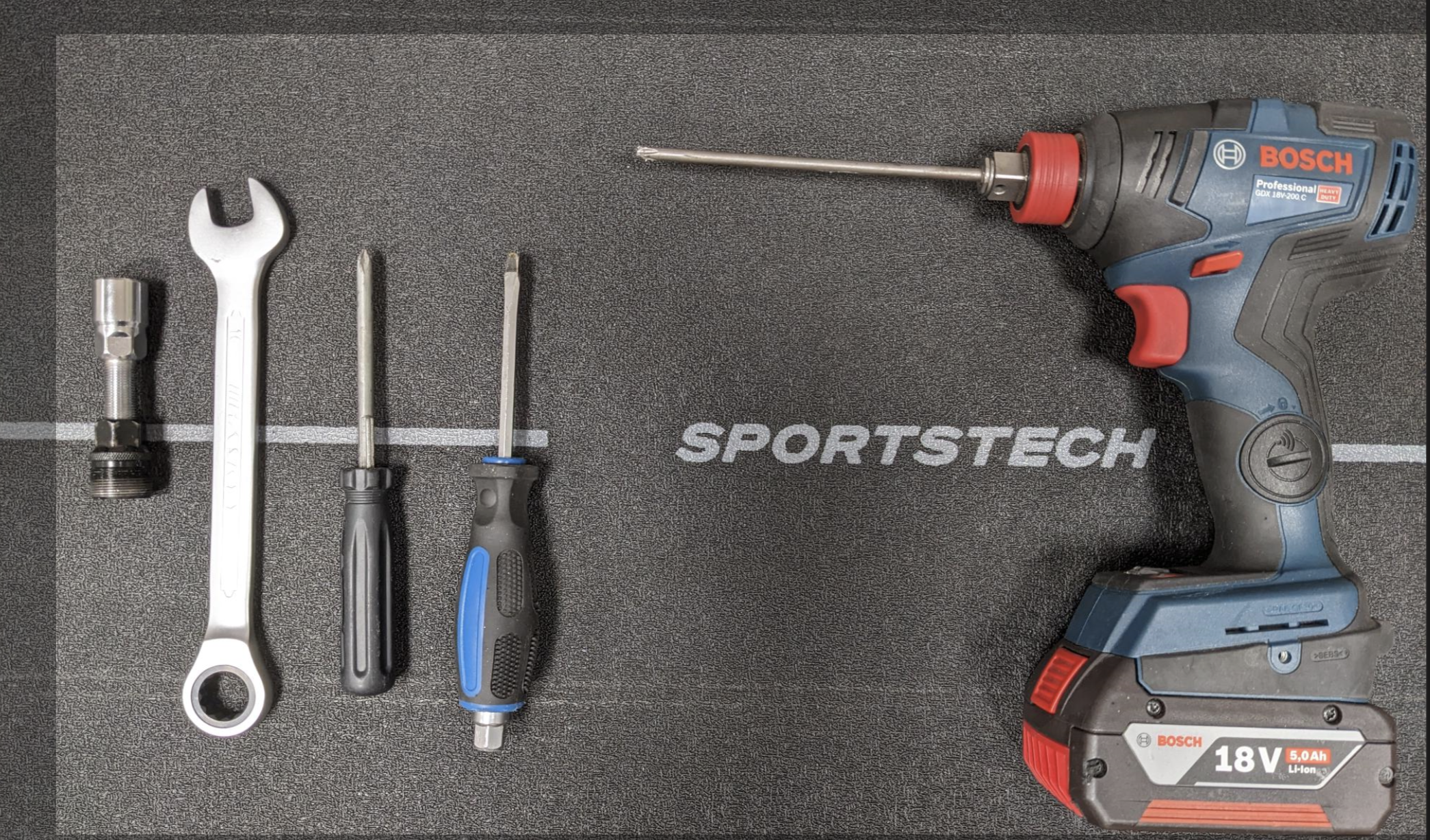

Benötigtes Werkzeug

  • Kurbelarmabzieher (Kurbelabzieher)
  • Maulschlüssel (16er Weite)
  • Schlitzschraubenzieher
  • Kreuzschraubenzieher
  • Akkuschrauber mit Kreuzbit
    Siehe Foto:

Schritt-für-Schritt-Anleitung

  1. Kappe entfernen:
    Heble die Kappe mit einem Schlitzschraubenzieher vorsichtig ab.

  2. Kurbelmutter lösen:
    Verwende den Kurbelabzieher mit der passenden Nussgröße, um die Mutter der Kurbel zu lösen.

  3. Kurbelarm entfernen:
    Nutze die andere Seite des Kurbelabziehers, um den Kurbelarm von der Welle abzuziehen. Eventuell ist dafür viel Kraft nötig.

  4. Hintere LED-Verkleidung abnehmen:
    Ziehe die gesteckte LED-Verkleidung vorsichtig ab. Falls nötig, nutze einen Schlitzschraubenzieher.

  5. Schrauben des seitlichen Covers lösen:
    Entferne alle Schrauben, die das seitliche Cover fixieren.

  6. Vorderes Cover lösen:
    Heble das vordere Cover mit einem Schlitzschraubenzieher ab, falls es schwer zugänglich ist, um die restlichen Schrauben zu erreichen.

  7. Seitliches Cover abnehmen:
    Nimm das seitliche Cover ab und lege es zur Seite.

  8. Auf der anderen Seite wiederholen:
    Wiederhole die Schritte auf der anderen Seite und löse am Ende die Steckverbindungen zur LED-Leiste.

  9. Sensor prüfen:
    Falls kein Sensorsignal vorhanden ist, kann der Sensor defekt sein oder der Magnet fehlen (was selten vorkommt).

  10. Sensor tauschen:

    • Löse die Schraube am Sensor.
    • Verfolge das Kabel und löse die Steckverbindungen im unteren Bereich.
    • Baue das neue Teil in umgekehrter Reihenfolge ein.
  11. Covers zurückbauen:
    Setze das Cover wieder zusammen.

  12. LED-Steckverbindungen anschließen:
    Verbinde die LED-Stecker sorgfältig.

  13. Kurbelarm einbauen:
    Montiere den Kurbelarm auf der rechten Seite erneut und verwende den Kurbelabzieher. Vergiss die Abdeckmutter nicht.

  14. Kabel für Spannungsversorgung anschließen:
    Stecke das Kabel für die Stromversorgung wieder ein.

  15. Linkes und rechtes Cover zusammenführen:
    Führe die Steckungen des linken und rechten Covers passgenau zusammen.

  16. Vordere Schraube befestigen:
    Sichere die Schraube, bevor du das vordere Cover aufsetzt.

  17. Kurbelarm final einbauen:
    Setze den Kurbelarm wieder an die Welle.

  18. LED-Cover anbringen:
    Klick die LED-Verkleidung zurück an ihren Platz.


Das war’s!

Hier findest du das Video zur Anleitung:





Ersatzteilliste ESX600

In der Ersatzteilliste findest du alle verbauten Einzelteile vom Aufbau bis zum Gebrauch.



Handbuch ESX600

Im Handbuch findest du sämtliche wichtigen Hinweise.
