ESX600 Ergometer FAQ

Reparaturanleitung für den Sensortausch

Das Video mit der Reparaturanleitung findest du am Ende des Beitrags, nach der Schritt-für-Schritt-Anleitung.

Sicherheitshinweis

Schalte das Gerät mindestens für eine Minute von der Stromzufuhr ab, bevor du mit der Wartung beginnst.

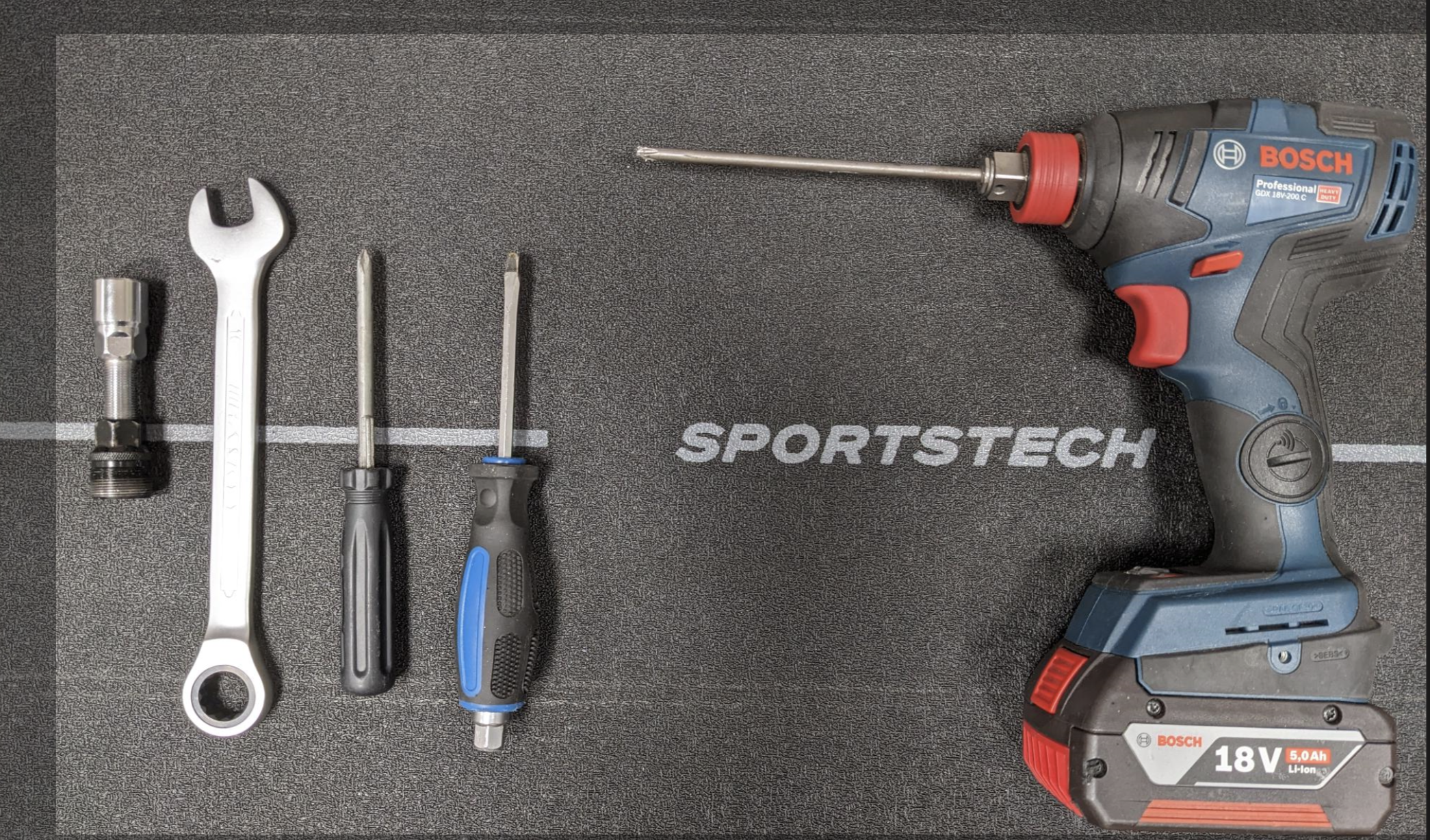

Benötigtes Werkzeug

• Kurbelarmabzieher (Kurbelabzieher)
• Maulschlüssel (16er Weite)
• Schlitzschraubenzieher
• Kreuzschraubenzieher
• Akkuschrauber mit Kreuzbit
  Siehe Foto:



Schritt-für-Schritt-Anleitung

1. Kappe entfernen:
   Heble die Kappe mit einem Schlitzschraubenzieher vorsichtig ab.
2. Kurbelmutter lösen:
   Verwende den Kurbelabzieher mit der passenden Nussgröße, um die Mutter der Kurbel zu lösen.
3. Kurbelarm entfernen:
   Nutze die andere Seite des Kurbelabziehers, um den Kurbelarm von der Welle abzuziehen. Eventuell ist dafür viel Kraft nötig.
4. Hintere LED-Verkleidung abnehmen:
   Ziehe die gesteckte LED-Verkleidung vorsichtig ab. Falls nötig, nutze einen Schlitzschraubenzieher.
5. Schrauben des seitlichen Covers lösen:
   Entferne alle Schrauben, die das seitliche Cover fixieren.
6. Vorderes Cover lösen:
   Heble das vordere Cover mit einem Schlitzschraubenzieher ab, falls es schwer zugänglich ist, um die restlichen Schrauben zu erreichen.
7. Seitliches Cover abnehmen:
   Nimm das seitliche Cover ab und lege es zur Seite.
8. Auf der anderen Seite wiederholen:
   Wiederhole die Schritte auf der anderen Seite und löse am Ende die Steckverbindungen zur LED-Leiste.
9. Sensor prüfen:
   Falls kein Sensorsignal vorhanden ist, kann der Sensor defekt sein oder der Magnet fehlen (was selten vorkommt).

10. Sensor tauschen:

    • Löse die Schraube am Sensor.
    • Verfolge das Kabel und löse die Steckverbindungen im unteren Bereich.
    • Baue das neue Teil in umgekehrter Reihenfolge ein.
11. Covers zurückbauen:
    Setze das Cover wieder zusammen.
12. LED-Steckverbindungen anschließen:
    Verbinde die LED-Stecker sorgfältig.
13. Kurbelarm einbauen:
    Montiere den Kurbelarm auf der rechten Seite erneut und verwende den Kurbelabzieher. Vergiss die Abdeckmutter nicht.
14. Kabel für Spannungsversorgung anschließen:
    Stecke das Kabel für die Stromversorgung wieder ein.
15. Linkes und rechtes Cover zusammenführen:
    Führe die Steckungen des linken und rechten Covers passgenau zusammen.
16. Vordere Schraube befestigen:
    Sichere die Schraube, bevor du das vordere Cover aufsetzt.
17. Kurbelarm final einbauen:
    Setze den Kurbelarm wieder an die Welle.
18. LED-Cover anbringen:
    Klick die LED-Verkleidung zurück an ihren Platz.

Das war’s!

Hier findest du das Video zur Anleitung:
